Kit L201 - Locotractor Sibiu model 1960

Locotractorul a fost fabricat la Independenta Sibiu, iar modelul meu reproduce un exemplar din 1960.
Kitul propus de mine este din alama fotodecupata. Are un motor coreless de diametru 8 mm si transmisie in doua trepte de reductie (raport final 1/62). Ambele osii sunt motoare si au roti (standard RP25) cu diametrul de 7,8 mm. Iata desenele ce ilustraza acest proiect:

Toti cei inscrisi pe lista de interes aferenta vor primi detaliile tehnice complete ale modelului.
Daca nu ati fost inscris pe lista de interes, dar doriti sa primiti aceste detalii, va rog sa ma contactati.
Comentariile dvs. sunt binevenite.

Inchidere liste de interes

A trecut o luna de cand am deschis listele de interes pentru kiturile de alama fotodecupata K1202 si L1201, L1202 . In primul rand, le multumesc tuturor acelora care s-au incris pe una sau mai multe liste si care au contribuit prin sugestii si diverse informatii la dezvoltarea acestor proiecte. Iata cum stam:

Kitul K1202 - (diverse modele de semnale) va fi impartit in doua, pentru a reflacta mai bine cerintele dvs.
- placile de alama pentru semnale pitice si semnale Banovici se vor lansa in executie in scurt timp (15 martie)
- placile de alama pentru semnalele mecanice cu brat se amana inca o luna de zile (15 aprilie)

Kitul L1201 - (locotractor fabricat la Sibiu model 1960)
- mai este disponibil un singur kit. Placile de alama se vor lansa in executie in scurt timp (15 martie)

Kitul L1202 - (locomotiva pentru cale ferata ingusta L45H)
- mai sunt disponibile 2 kituri. Acest model nu se va mai putea comanda ulterior. Placile de alama se vor lansa in executie in 30 martie.

Semnale luminoase cu 5 focuri

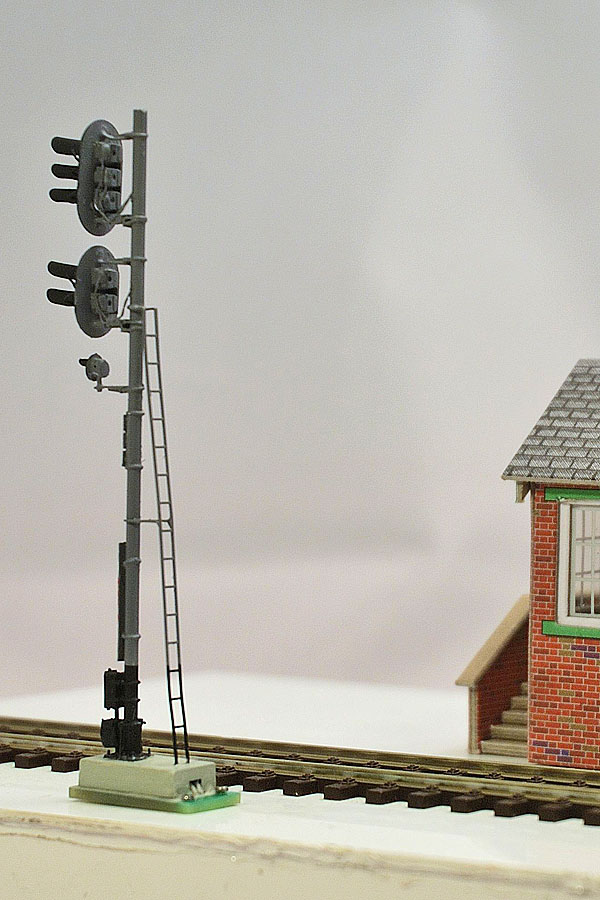

Foarte multi colegi modelisti feroviari, m-au intrebat daca voi confectiona si semnale cu 5 focuri, atat modelul vechi cat si cel nou. Asa dupa cum anuntam acum ceva vreme, raspunsul este da. Am finalizat primele semnale cu 5 focuri si iata fotografiile. Mai intai imagini cu modelul K1102*f (semnal cu 5 focuri model vechi):

Imagini pentru semnalul K1102*h (5 focuri model nou):

Ambele tipuri de semnale se pot comanda gata asamblate (toate focurile sunt functionale) sau se pot realiza pornind de la kitul K1102 (dar in acest caz focul alb va ramane nefunctional). Aceasta diferenta apare deoarece este nevoie de modificarea cablajelor postament pentru ca si focul alb sa devina functional.

Semnal luminos cu 2 focuri - fotografii

Am finalizat primul model de semnal luminos nou cu 2 focuri si bloc TMV. Iata primele fotografii cu acest model, denumit K1102*g:

Acest semnal luminos este disponibil fie separat gata asamblat, fie folosind kitul K1102.

Cablaj adaptor standard

Va prezint azi un model de cablaj adaptor care se poate atasa oricurui semnal luminos din gama K1102. In viitor, intentionez sa folosesc acelasi tip de cablaj si pentru alte semnale sau accesorii mecanice.
Cu ajutorul acestui cablaj adaptor, orice accesoriu poate fi cuplat fie la o retea de control analogica, fie folosit impreuna cu un decodor digital dedicat in retele DCC.
Avantaje:
- simplitate la montare pe diorama (o simpla gaura diametru 10 mm este suficienta):
- montarea decodorului se face imediat, prin cuplare la mufa prevazuta pe cablaj:
- orice semafor din gama K1102 se poate comanda incepand cu luna martie 2012 cu acest model de cablaj premontat in locul cablajului postament standard:
- cei interesati ma pot contacta pentru o oferta de decodor digital compatibil DCC care poate fi utilizat impreuna cu acest cablaj.
Iata schitele cablajului, semnificatia pinilor si un exemplu de montare pe un semnal din seria K1102:
